大象CEO影视总裁,小熊移植汉化版安卓下载,色欲狠狠躁天天躁无码中文字幕 ,亚洲中文字幕无码久久2020,天美丶密桃丶果冻网络入口,久久久无码一区二区三区,催眠性指导5,欧美精品在线观看,蓝莓种植全记录,狠狠色综合播放一区二区,九一社经典全集,含着JING液去上课H,日本va在线观看,菠萝蜜影院免费在线观看,白袜校草Gay受虐,真人版结婚之夜女性教育PPT

水性隔熱保溫保冷材料——_管道隔熱保溫保冷材料——水性隔熱保溫保冷材料源頭廠商—彩田化工水性隔熱保溫保冷材料的源頭生產廠商—創能CCG200水性隔熱保溫保冷材料。公司總部位于深圳，生產工廠位于惠州惠陽-石化區。

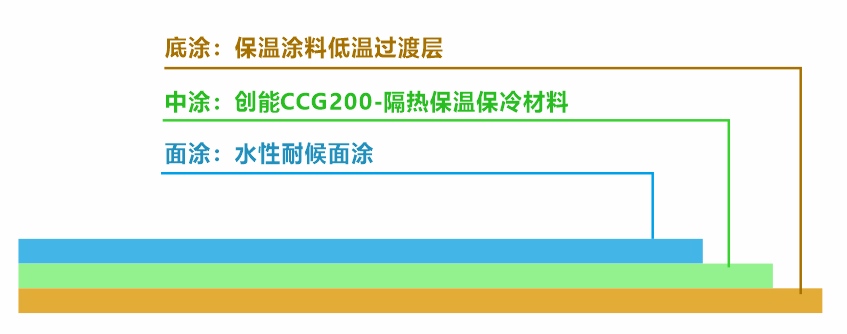

隔熱保溫保冷材料的低溫過渡層方案，主要是為了解決施工物體表面的結露現象，當施工物體表面存在冷凝水，我們要先進行保溫涂料低溫過渡層施工，再進行隔熱保溫保冷材料施工。涂層結構如下圖：

具體施工方案：

第一步：表面處理

去除所有污染，噴砂至最小Sa2級， 動力工具清潔至St3級。對于小的工件，徹底除脂和砂紙打磨。確保表面干凈無油脂，有冷凝水的表面需要擦干冷凝水，確保無明水，表面處理合格后進行下一步施工。

第二步：保溫涂料低溫過渡層施工

施工溫度范圍在：-10℃-10℃，低溫表面有冷凝水時，需涂覆保溫涂料低溫過渡層，施工至理想厚度并檢測，讓表面溫度超過露點溫度，沒有結露現象，進行下一步施工。

(1)混合比例:甲組分:乙組分=1:2(重量比)。

(2)混合使用壽命:15分鐘內使用完，建議刷一次調配一次，調配量不宜過多，避免擱置過久不能使用。

(3)涂刷方法:噴涂，刮涂。如果感覺粘度很大可加入不超過總量5%的稀釋劑稀釋。

(4)在上述施工環節中需要注意，過渡層須按照比例調配，規劃計算好每次刷涂的面積，根據施工面積適量調配。建議:涂料刷一層調配一次，一次用完最佳。最低施工溫度:-10℃。

第三步：隔熱保溫保冷材料噴涂施工

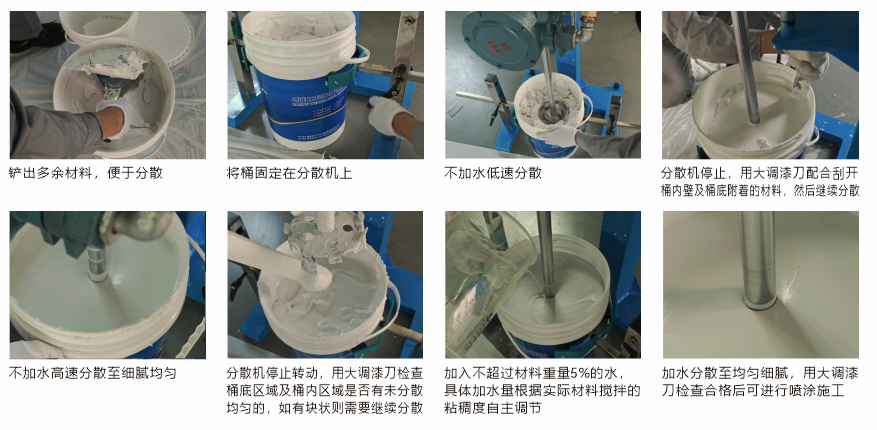

1、將分散好的材料裝入隔熱保溫保冷材料專用的噴壺中，根據實際情況調節好噴涂壓力，噴涂流量大小；

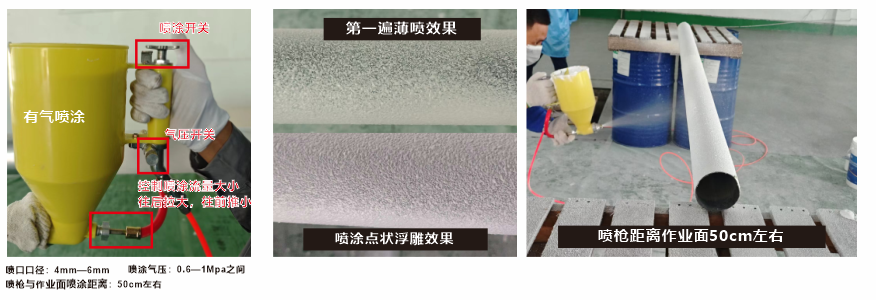

2、噴壺口徑：建議4—6mm之間、噴涂壓力：0.6—1Mpa之間、噴槍與作業面之間的噴涂距離：50cm左右。有氣噴涂的噴槍具體參數可根據實際情況自主調節；

3、在作業面正式噴涂之前，需提前測試下噴槍的噴涂效果是否均勻，確定噴涂均勻后即可開始正式噴涂施工；

4、第一道噴涂須薄噴，噴涂厚度不得超過1mm, 噴槍在調整好參數后，距離作業面50cm左右勻速移動噴槍，不得重復噴涂一個地方，控制好噴涂流量和距離，在鋼管上噴涂時，鋼管須提前打磨好預涂好環氧富鋅底漆，然后才可進行隔熱保溫材料噴涂，不得直接噴涂在鋼管表面。噴涂在普通基面時也需要做好基面封閉處理。

5、待第一遍表干后可進行第二次噴涂，之后每道噴涂厚度在1—2mm之間，根據設計厚度選擇合適的噴涂厚度，表干后繼續噴涂，如此重復直至達到設計厚度，厚度檢測達標后才可進行面漆施工。

6、表干時間根據施工時的環境溫度、濕度、空氣流速以及噴涂厚度決定的，理論表干時間：≤4h,實際表干時間根據施工條件來定。

隔熱保溫保冷材料刮涂施工：

1、刮涂施工根據施工時作業面的大小選擇合適尺寸的刮刀或者平刀進行刮涂施工；

2、不加水將材料分散均勻后，可進行批刮施工，正常情況下批刮不需要加水；

3、對于存儲了一段時間的開桶后有點發干的材料，分散至相對均勻后再酌情加入少量的水進行粘稠度的調節，根據實際批刮施工情況自主調節至合適的粘稠度再進行批刮。

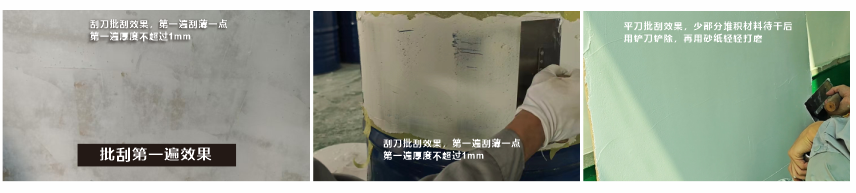

4、第一遍批刮不超過1mm,表干后繼續刮涂第二遍，之后每道刮涂厚度在1—2mm之間，批刮時建議刮刀上放入足夠量的材料，材料量少影響批刮效果，刮刀手法類似刮膩子，側刀刮涂，刮涂兩至三刀即可，不建議反復來回批刮，不僅材料會越刮越干也會影響表觀刮涂效果。刮涂達到設計厚度才可進行面漆施工。

第四步：隔熱保溫保冷材料 — 水性耐候面涂施工

1、建議面漆選用：單組分水性丙烯酸面漆

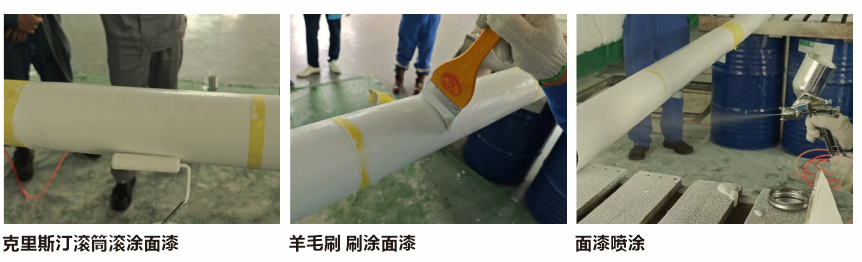

2、按照廠家的指導的方法，將面漆材料充分攪拌均勻后，裝入面漆專用噴壺噴涂施工、采用克里斯汀滾筒滾涂、采用羊毛刷進行刷涂施工，根據實際施工需求選擇合適的施工方式。

3、面漆施工前的注意事項：

檢測保溫材料是否達到設計厚度，檢測合格后才可進行面漆施工。如需在光面效果的保溫涂層表面施工時，需要用砂紙輕輕打磨，用羊毛刷或者清灰氣槍清理干凈灰塵雜質，再進行面漆施工。在點狀浮雕效果的表面進行面漆施工則不需要打磨，直接施工面漆即可。

4、面漆顏色支持定制，可根據管線標識系統要求定制顏色，便于對不同功能管線的區分。

此款水性隔熱保溫保冷材料的生產廠商是彩田化工，具體使用方法詳情請電話咨詢廠家后再使用。

隔熱保溫保冷技術參數如下：
